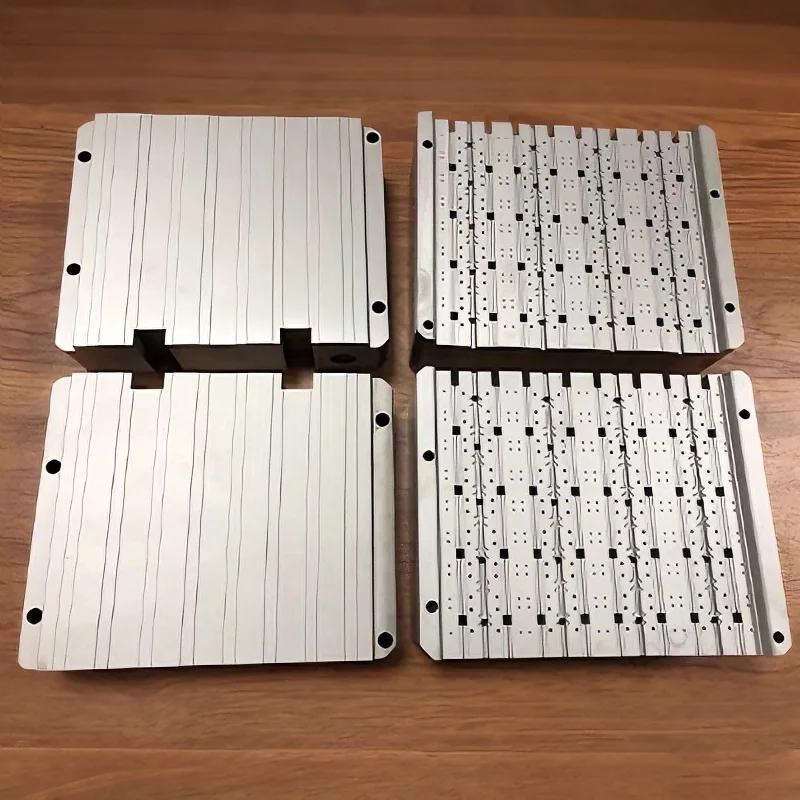

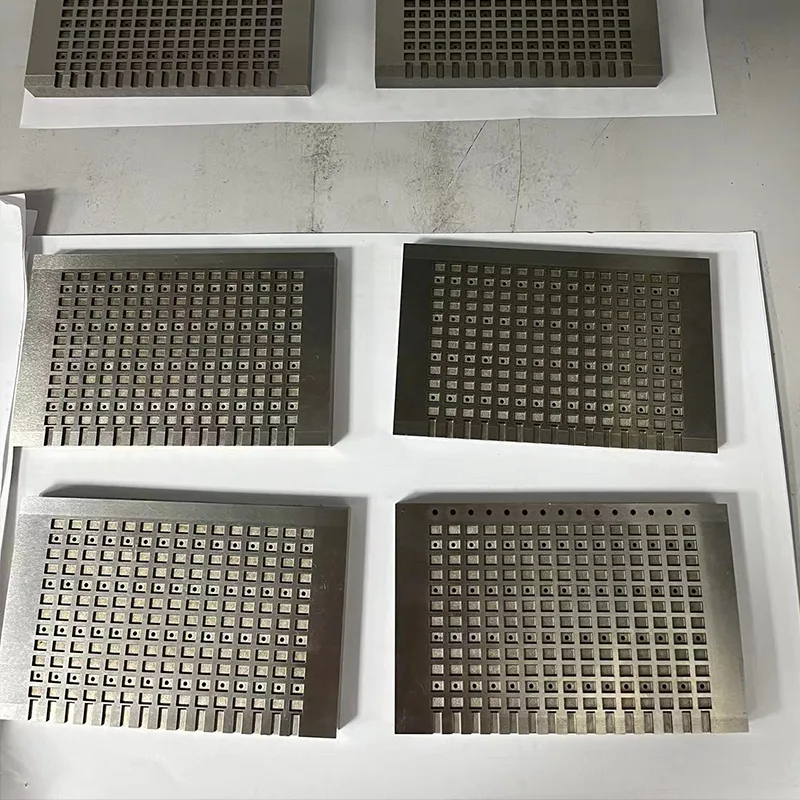

ชิ้นส่วนลีดเฟรมสารกึ่งตัวนำ

ตำแหน่งการทำงานหลักของชิ้นส่วนลีดเฟรมเซมิคอนดักเตอร์

ส่วนรองรับทางกล: รองรับชิปได้อย่างแม่นยำและยึดเข้ากับโครงสร้างบรรจุภัณฑ์เพื่อให้มั่นใจในความเสถียรของกระบวนการบรรจุภัณฑ์

การส่งสัญญาณไฟฟ้า: การเชื่อมต่อทางไฟฟ้าระหว่างพินชิปและบอร์ด PCB ภายนอกทำได้ผ่านพินที่ตั้งไว้ล่วงหน้าเพื่อส่งสัญญาณไฟฟ้า

การจัดการระบายความร้อน: กระจายความร้อนที่เกิดจากชิประหว่างการทำงานได้อย่างรวดเร็ว ลดการสูญเสียความร้อน และรับประกันการทำงานที่เสถียรของอุปกรณ์

การปรับเปลี่ยนบรรจุภัณฑ์: ให้การอ้างอิงตำแหน่งสำหรับกระบวนการบรรจุภัณฑ์ในภายหลัง เช่น บรรจุภัณฑ์พลาสติกและการบัดกรีแข็ง เพื่อให้มั่นใจในความถูกต้องของบรรจุภัณฑ์

ลักษณะสำคัญของชิ้นส่วนลีดเฟรมเซมิคอนดักเตอร์

การปรับให้เข้ากับวัสดุ: โดยพื้นฐานแล้วใช้โลหะผสมทองแดง (เช่น C194 และ C7025) และโลหะผสมเหล็ก-นิกเกิล (เช่น โลหะผสม 42) ซึ่งผสมผสานการนำไฟฟ้าและความร้อนสูงเข้ากับความแข็งแรงเชิงกล

การผลิตที่แม่นยำ: ระยะพิทช์ของพินอาจมีขนาดเล็กเพียง 0.2 มม. โดยมีการควบคุมความคลาดเคลื่อนของขนาดที่ ± 0.01 มม. ซึ่งเป็นไปตามข้อกำหนดบรรจุภัณฑ์ที่มีความหนาแน่นสูง

การรักษาพื้นผิว: ผ่านการชุบเงิน ทอง และการชุบดีบุกเพื่อปรับปรุงความต้านทานการเกิดออกซิเดชันและการบัดกรี ยืดอายุการใช้งานของอุปกรณ์

โครงสร้างที่หลากหลาย: ครอบคลุมบรรจุภัณฑ์ประเภทต่างๆ รวมถึง QFP, SOP, TO และ DFN รองรับการออกแบบที่แตกต่าง เช่น พินแถวเดียว/สองแถว และการออกแบบที่ไม่มีพิน

สถานการณ์การใช้งาน

ชิ้นส่วนลีดเฟรมของเซมิคอนดักเตอร์ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้า วงจรรวม (IC) เซ็นเซอร์ ไฟ LED MCU และผลิตภัณฑ์เซมิคอนดักเตอร์อื่นๆ โดยปรับให้เข้ากับสาขาผู้ใช้ปลายทาง เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ การควบคุมทางอุตสาหกรรม พลังงานใหม่ และอุปกรณ์สื่อสาร
