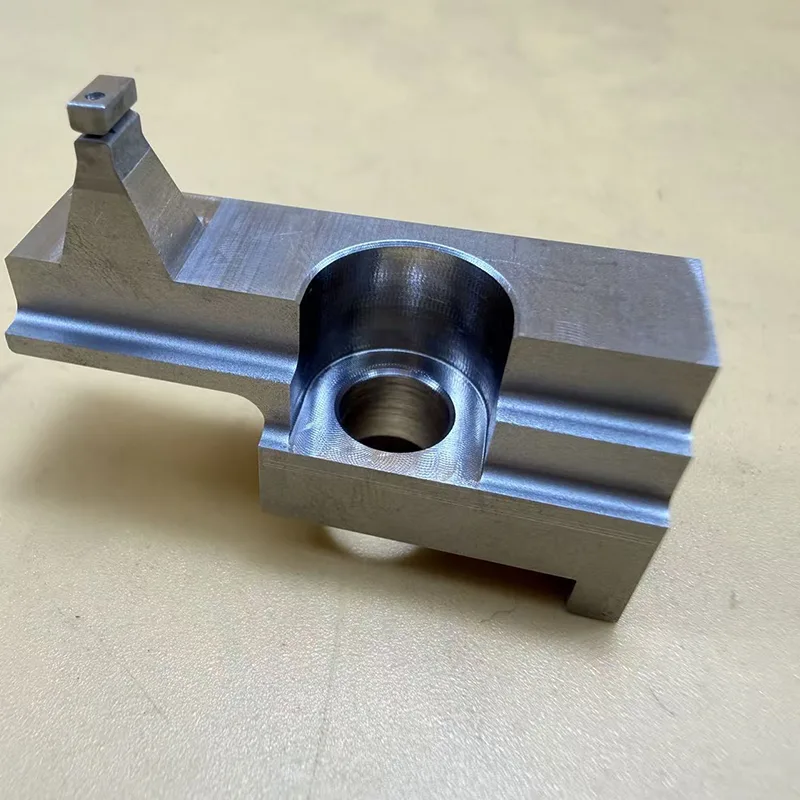

หัวฉีดไหลจ่ายกาวความแม่นยำสูง

หัวฉีดไหลจ่ายกาวความแม่นยำสูงเป็นหัวฉีดไหลที่มีความแม่นยำพิเศษซึ่งออกแบบมาเฉพาะสำหรับอุปกรณ์จ่ายกาวอัตโนมัติ อุปกรณ์ทั้งหมดได้รับการตัดเฉือนจากสแตนเลสสตีล SUS304 บล็อกเดียว ช่องการไหลภายในที่สำคัญและโครงสร้างร่องขนาดเล็กได้รับการประมวลผลโดยใช้เครื่อง EDM แบบลวดช้าที่มีความแม่นยำ MM35HP โดย Seibu โดยใช้เส้นผ่านศูนย์กลางลวดที่ละเอียดเป็นพิเศษ 0.07 มม. และเทคนิคการตัดการปล่อยประจุไฟฟ้าเพื่อสร้างช่องไมโครที่สลับซับซ้อน

ความท้าทายหลักในการผลิตสำหรับผลิตภัณฑ์นี้อยู่ที่ร่องไมโครที่แคบเป็นพิเศษ ส่วนที่มีผนังบาง และโครงสร้างช่องไมโคร ในระหว่างกระบวนการตัดเฉือน ไม่เพียงแต่จะต้องมั่นใจในความแม่นยำของขนาดเท่านั้น แต่ยังต้องรักษาความเรียบของผนังภายใน ความสม่ำเสมอของร่องขนาดเล็ก ความเสถียรในการประกอบ และ—ในภาวะวิกฤติ—ความเสถียรในการไหลภายใต้สภาวะการทำงานที่ยาวนาน

เพื่อจัดการกับโครงสร้างการจ่ายที่ซับซ้อนเหล่านี้ Xincheng ใช้กระบวนการที่เข้มงวดซึ่งเกี่ยวข้องกับการผ่านการตัดหลายรอบ การควบคุมการชดเชยที่แม่นยำ และพารามิเตอร์การตัดเฉือนที่ปรับให้เหมาะสม การควบคุมความคลาดเคลื่อนมิติที่สำคัญอย่างเข้มงวดทำให้มั่นใจได้ว่าผลิตภัณฑ์จะรักษาประสิทธิภาพการประกอบที่เสถียรและสม่ำเสมอ และความสามารถในการควบคุมการไหลที่แม่นยำ แม้ในระหว่างการผลิตจำนวนมาก

ข้อมูลผลิตภัณฑ์พื้นฐาน

• ชื่อผลิตภัณฑ์: หัวฉีดไหลจ่ายกาวความแม่นยำสูง

• วัสดุ: สแตนเลส SUS304

• กระบวนการตัดเฉือน: EDM แบบลวดช้า, EDM แบบน้ำมันที่มีความแม่นยำ, Micro-EDM, การกัดแบบแม่นยำ

• อุปกรณ์เครื่องจักร: Seibu MM35HP (EDM สายช้า), Sodick AP250L

• ความสามารถในการตัดเฉือน: ร่องขนาดเล็ก รูขนาดเล็ก ร่องแคบเป็นพิเศษ โครงสร้างผนังบาง ช่องการไหลที่มีรูปทรงไม่สม่ำเสมอ

คุณสมบัติโครงสร้างผลิตภัณฑ์

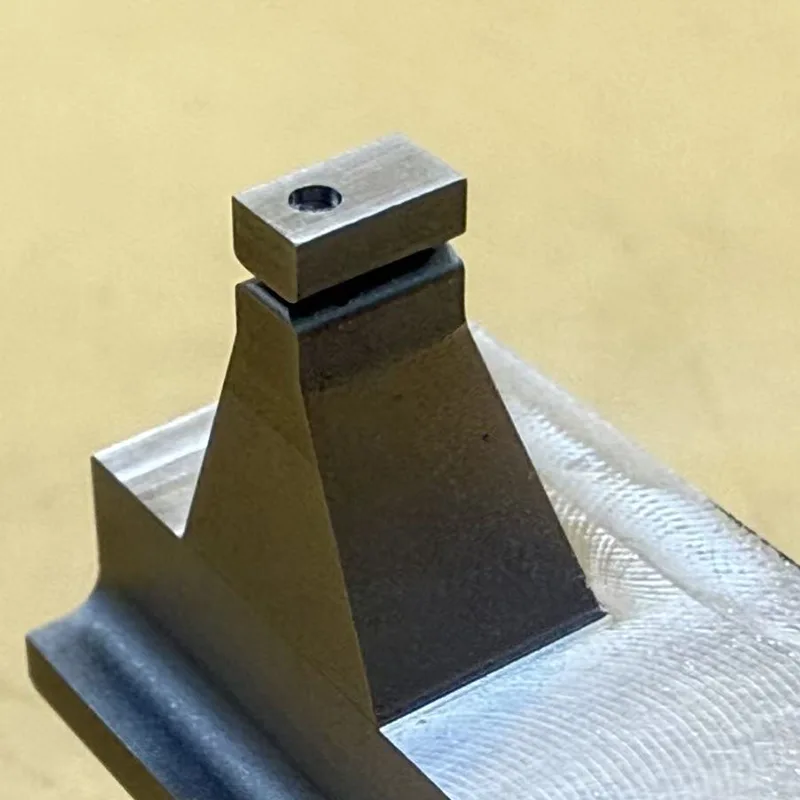

โครงสร้างไมโครสล็อต

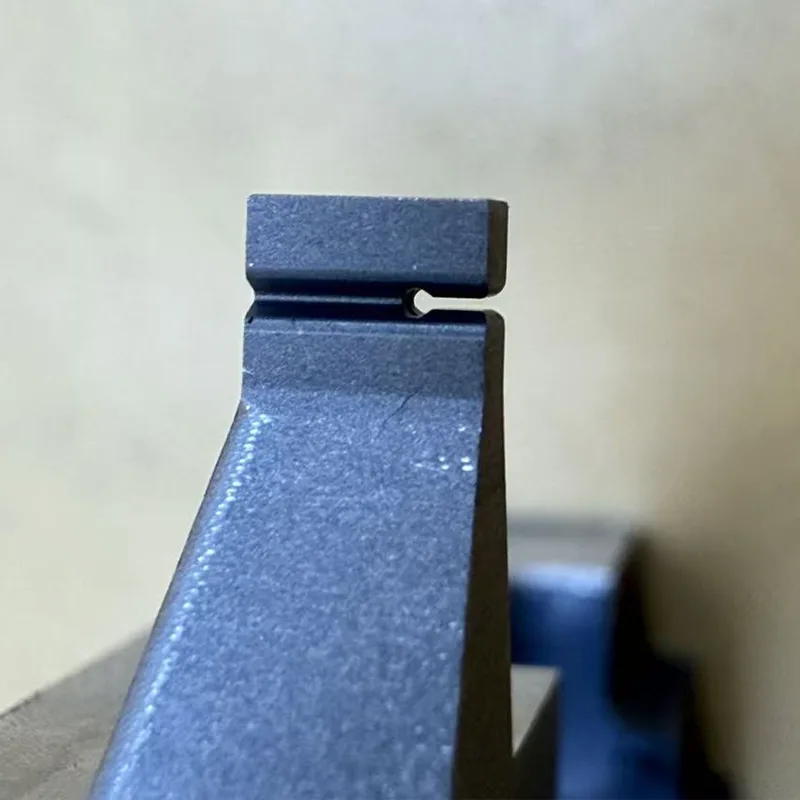

ส่วนด้านบนของผลิตภัณฑ์มีโครงสร้างร่องไมโครที่ละเอียดเป็นพิเศษ ข้อกำหนดสำหรับความกว้างของร่องนั้นเข้มงวดมาก ทำให้เป็นตัวอย่างที่สำคัญของส่วนประกอบที่ต้องการการตัดเฉือน EDM แบบลวดช้าที่มีความแม่นยำ

อุปกรณ์ตัดลวดแบบทั่วไปมักจะประสบปัญหาเมื่อประมวลผลโครงสร้างดังกล่าว รวมถึงการแตกหักของสายไฟ มุมยุบ ขนาดร่องที่ไม่มั่นคง พื้นผิวภายในที่หยาบ เศษไมโครที่ตกค้าง และการเสียรูปเนื่องจากความร้อน

ด้วยเหตุนี้ หัวฉีดไหลจ่ายกาวความแม่นยำสูงจึงได้รับการประมวลผลโดยใช้อุปกรณ์ EDM แบบลวดช้าที่มีความแม่นยำสูงตลอดวงจรการผลิตทั้งหมด ดังนั้นจึงรับประกันความกว้างของร่องขนาดเล็กที่สม่ำเสมอ ขอบไม่บุบสลาย และการเปลี่ยนช่องการไหลที่สม่ำเสมอ

ข้อกำหนดด้านความเข้มข้นสูงสำหรับ Micro-Channels

ต้องรักษาความเข้มข้นของศูนย์กลางและความแม่นยำของตำแหน่งในระดับสูงระหว่างช่องการไหลภายในและโครงสร้างไมโครร่องภายนอก หากการเบี่ยงเบนความเข้มข้นอย่างมีนัยสำคัญ กระบวนการจ่ายจริงมีแนวโน้มที่จะเกิดปัญหาต่อไปนี้:

• การจ่ายชดเชย

• การจ่ายยาไม่สม่ำเสมอ

• ความผันผวนของอัตราการไหล

• การอุดตัน

• การรั่วไหล

ดังนั้น ในระหว่างกระบวนการผลิต จึงจำเป็นอย่างยิ่งที่จะต้องควบคุมความแม่นยำของตำแหน่งของร่องขนาดเล็ก การตั้งศูนย์กลางของช่องการไหล ความขนาน และความสม่ำเสมอของจุดอ้างอิงในการประกอบไปพร้อมๆ กัน

การควบคุมพื้นผิวผนังด้านใน

แม้ว่าผลิตภัณฑ์จำนวนมากอาจมีคุณสมบัติตรงตามข้อกำหนดด้านมิติ หากช่องการไหลภายในแสดงพื้นผิว EDM ที่ลึกมากเกินไป เศษครีบที่หลงเหลืออยู่ หรือการเกาะติดของอนุภาคขนาดเล็ก ของเหลวที่จ่ายออกไปมีแนวโน้มที่จะเกิดการยึดเกาะผนัง การตกตะกอน หรือแม้แต่การอุดตันในระหว่างการใช้งานในภายหลัง

ด้วยเหตุนี้ กระบวนการผลิตจึงให้ความสำคัญกับการควบคุมเป็นหลัก:

• พลังงานอีดีเอ็ม

• จำนวนรอบการตัดแต่ง

• ความหยาบของพื้นผิว

• โซนที่ได้รับผลกระทบจากความร้อน

• การเกิดเสี้ยนขนาดเล็ก

ความท้าทายในการตัดเฉือนวัสดุ SUS304

SUS304 เป็นสเตนเลสออสเทนนิติกทั่วไป แม้ว่าจะมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม แต่ก็มีความท้าทายที่สำคัญในด้านการตัดเฉือนระดับไมโคร

นี่เป็นเรื่องจริงโดยเฉพาะอย่างยิ่งเมื่อตัดเฉือนช่องสลิทที่ละเอียดเป็นพิเศษ ซึ่งปัญหาต่างๆ เช่น การติดลวดวัสดุ การคายประจุไฟฟ้าที่ไม่เสถียร การสร้างความร้อนระหว่างการตัดเฉือน การเสียรูปในระดับไมโคร และการเบี่ยงเบนของขนาด มีแนวโน้มที่จะเกิดขึ้น

ดังนั้นสำหรับผลิตภัณฑ์ในลักษณะนี้ ความเสถียรของอุปกรณ์การตัดเฉือนและความเชี่ยวชาญด้านกระบวนการที่กว้างขวางจึงมีความสำคัญอย่างยิ่ง

ความสามารถในการตัดเฉือนสำหรับเส้นผ่านศูนย์กลางลวดละเอียดพิเศษ (0.07 มม.)

บริเวณแกนไมโครร่องของหัวฉีดไหลจ่ายกาวความแม่นยำสูงของเราได้รับการประมวลผลโดยใช้เส้นผ่านศูนย์กลางลวดละเอียดพิเศษ 0.07 มม.

เมื่อเปรียบเทียบกับสายทองแดงมาตรฐาน วิธีการนี้ประกอบด้วย:

• ความซับซ้อนของเครื่องจักรที่สูงขึ้น

• โซนจำหน่ายไฟฟ้าขนาดเล็กลง

• ข้อกำหนดที่เข้มงวดมากขึ้นเพื่อความเสถียรของกระบวนการ

• ค่าพิกัดความเผื่อที่เข้มงวดมากขึ้นสำหรับการควบคุมความตึงของสายไฟ

Xincheng มีความเชี่ยวชาญมายาวนานในด้าน EDM ลวดตัดความเร็วต่ำที่มีความแม่นยำ เราได้สั่งสมความเชี่ยวชาญด้านการตัดเฉือนอย่างกว้างขวางในการสร้างร่องขนาดเล็ก รูขนาดเล็ก และกรีดที่ซับซ้อนและมีรูปทรงไม่สม่ำเสมอ

ข้อดีของผลิตภัณฑ์หลัก

• การควบคุมมิติระดับไมครอน

• ความสม่ำเสมอที่มั่นคงของร่องไมโคร

• รองรับรูปทรงที่ซับซ้อนและไม่สม่ำเสมอ

• ทนทานต่อการกัดกร่อนและสภาพแวดล้อมที่มีการยึดเกาะ

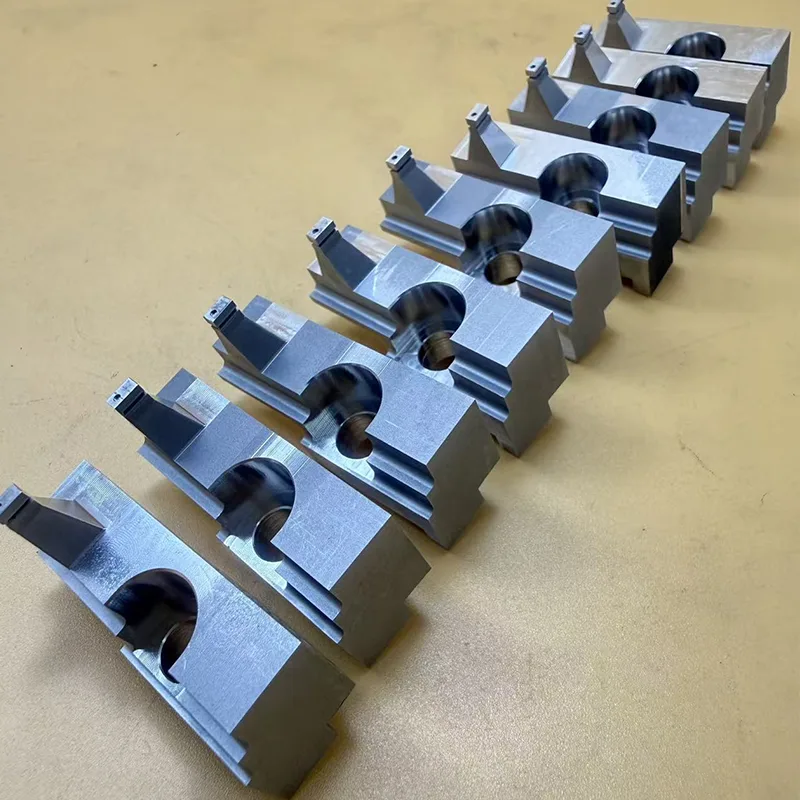

• อุปทานที่มั่นคงสำหรับการผลิตจำนวนมาก

• รองรับการพัฒนาแบบกำหนดเองสำหรับชิ้นส่วนที่ไม่ได้มาตรฐาน

อุตสาหกรรมที่เกี่ยวข้อง

• อุปกรณ์จ่ายยาอัตโนมัติ

• อุปกรณ์บรรจุภัณฑ์สารกึ่งตัวนำ

• อุปกรณ์ฉีดพ่นที่แม่นยำ

• อุปกรณ์ไมโครฟลูอิดิกส์

• อุปกรณ์ขนถ่ายของเหลวทางการแพทย์

• อุปกรณ์การผลิตแบตเตอรี่ลิเธียมไอออน

• อุตสาหกรรมบรรจุภัณฑ์อิเล็กทรอนิกส์

• อุปกรณ์อัตโนมัติที่มีความแม่นยำ

ความสามารถในการประมวลผลที่ Xincheng

• การตัดเฉือน EDM แบบลวดช้าที่มีความแม่นยำ

• การตัดลวดแบบน้ำมันที่มีความแม่นยำ

• การตัดลวดละเอียดระดับไมโคร

• การกลึงรูขนาดเล็กที่มีความแม่นยำ

• การกลึงร่องไมโครที่มีความแม่นยำ

• การตัดเฉือนชิ้นส่วนที่ผิดปกติอย่างแม่นยำ

• การตัดเฉือนส่วนประกอบระบบอัตโนมัติ

• การปรับแต่งชิ้นส่วนที่มีความแม่นยำที่ไม่ได้มาตรฐาน

• การตัดเฉือนโครงสร้างที่ซับซ้อนและมีผนังบาง

เหตุใดลูกค้าจำนวนมากจึงสั่งซื้อซ้ำ?

สำหรับผลิตภัณฑ์ต่างๆ เช่น หัวฉีดไหลจ่ายกาวความแม่นยำสูง สิ่งที่ลูกค้าใส่ใจอย่างแท้จริงนั้นมีมากกว่าแค่ความสวยงามเท่านั้น

ที่สำคัญกว่านั้นคือมุ่งเน้นไปที่:

• ความเสถียรเมื่อติดตั้งบนอุปกรณ์แล้ว

• ความสม่ำเสมอของอัตราการไหลของการจ่าย

• ทนทานต่อการอุดตัน

• ความสม่ำเสมอของแบตช์ที่ผลิตจำนวนมาก

• จำเป็นต้องปรับเครื่องจักรบ่อยครั้งระหว่างการทำงานหรือไม่

โรงงานหลายแห่งสามารถ "ผลิตชิ้นส่วน" ได้ แต่มีเพียงไม่กี่แห่งที่สามารถบรรลุ "ความมั่นคงในระยะยาวและความสม่ำเสมอของแบทช์ต่อแบทช์"

และนี่คือจุดที่ความท้าทายที่แท้จริงของการตัดเฉือน EDM แบบลวดช้าที่มีความละเอียดระดับไมโครอยู่

ทำไมต้องเลือกซินเฉิง?

Xincheng ตั้งอยู่ใน Shajing เมืองเซินเจิ้น ติดกับศูนย์กลางการผลิตของฉางอัน ตงกวน

บริษัทของเราเชี่ยวชาญในการตัด EDM แบบลวดช้าที่มีความแม่นยำสูง และการตัดเฉือนโครงสร้างขนาดเล็กที่ซับซ้อน ให้บริการแก่ภาคการผลิตอุปกรณ์อัตโนมัติ เซมิคอนดักเตอร์ การแพทย์ อิเล็กทรอนิกส์ และอุปกรณ์ระดับไฮเอนด์

โรงงานของเรามีเครื่องจักรที่มีความแม่นยำล้ำสมัย รวมถึง Seibu MM35HP และ Sodick AP250L ซึ่งช่วยให้เราสามารถตัดเฉือนร่องขนาดเล็กที่ซับซ้อน รูขนาดเล็ก ส่วนประกอบที่มีผนังบาง และรูปทรงที่ไม่ปกติได้อย่างน่าเชื่อถือ

เรานำเสนอการผลิตแบบกำหนดเองตามแบบของลูกค้า การประมวลผลชิ้นส่วนที่ไม่ได้มาตรฐาน และห่วงโซ่อุปทานที่มั่นคงสำหรับการผลิตจำนวนมาก เรายินดีรับคำถามของคุณ!
