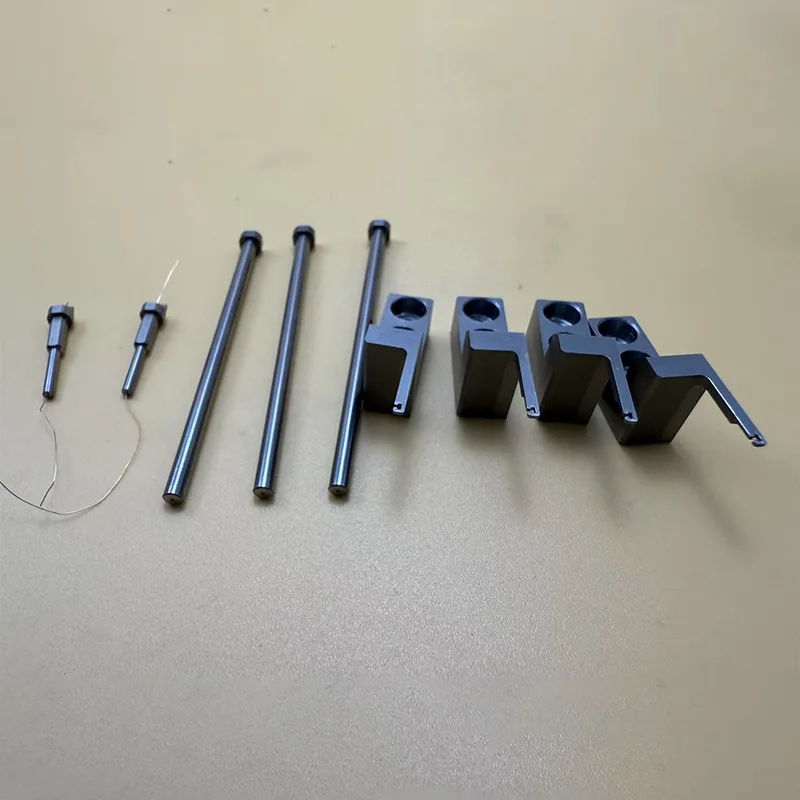

ชิ้นส่วนหัวฉีดทังสเตนคาร์ไบด์

ชิ้นส่วนหัวฉีดทังสเตนคาร์ไบด์หรือที่เรียกว่าหัวฉีดลวดทังสเตนคาร์ไบด์หรือหมุดนำทังสเตนคาร์ไบด์เป็นส่วนประกอบนำทางที่มีความแม่นยำซึ่งทำจากคุณสมบัติที่เหนือกว่าของทังสเตนคาร์ไบด์ หน้าที่หลักของพวกเขาคือการนำสายไฟผ่านสายไฟได้อย่างราบรื่น เพื่อป้องกันความเสียหาย เป็นส่วนประกอบสำคัญที่รับประกันความแม่นยำในการผลิตในอุตสาหกรรมต่างๆ เช่น การม้วนและการวาดลวด

วัสดุผลิตภัณฑ์

ชิ้นส่วนหัวฉีดทังสเตนคาร์ไบด์ส่วนใหญ่ทำจากทังสเตนคาร์ไบด์คุณภาพสูง (เหล็กทังสเตน) สินค้าบางชนิดใช้ร่วมกับโครงสร้างเสริม เช่น ฐานเหล็ก เหล็กทังสเตนเกรดต่างๆ เหมาะสำหรับการใช้งานที่แตกต่างกัน ตัวอย่างเช่น เกรด YG6X ผสมผสานความต้านทานการสึกหรอและความเหนียวที่ดีเข้าด้วยกัน ทำให้เหมาะสำหรับการนำลวดเหล็กและลวดโลหะที่ไม่ใช่เหล็ก เกรด YG8 มีประสิทธิภาพโดยรวมที่ยอดเยี่ยม และสามารถรองรับสถานการณ์การประมวลผลลวดทั่วไปได้ส่วนใหญ่

ประสิทธิภาพของผลิตภัณฑ์

ชิ้นส่วนหัวฉีดนำทังสเตนคาร์ไบด์โดยทั่วไปจะมีความแข็ง HRA90 หรือสูงกว่า โดยมีความต้านทานการดัดงอสูงถึง 2300 N/mm² ความต้านทานต่อการสึกหรอสูงกว่าเหล็กทั่วไปมาก และอายุการใช้งานมากกว่า 10 เท่าของชิ้นส่วนเหล็กที่คล้ายคลึงกัน รักษาความแข็งได้สูงแม้ที่อุณหภูมิ 550°C และมีค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนต่ำ ช่วยให้มั่นใจได้ถึงความเสถียรของโครงสร้างในสภาพแวดล้อมการผลิตที่มีอุณหภูมิสูงและต่ำสลับกัน หลังจากผ่านกระบวนการพิเศษแล้ว พวกมันจะมีความต้านทานการกัดกร่อนและการเกิดออกซิเดชันในระดับหนึ่ง ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมต่างๆ

การออกแบบโครงสร้าง

ชิ้นส่วนหัวฉีดนำทังสเตนคาร์ไบด์ส่วนใหญ่ได้รับการออกแบบให้มีโครงสร้างแบบท่อ แบ่งออกเป็นส่วนจับยึดและส่วนนำออก ส่วนจับยึดมีเส้นผ่านศูนย์กลางภายนอกใหญ่กว่าเล็กน้อยเพื่อให้แน่ใจว่าติดตั้งได้อย่างมั่นคง ในขณะที่ส่วนนำออกมีเส้นผ่านศูนย์กลางรูที่ออกแบบมาให้ตรงกับข้อกำหนดเฉพาะของสายไฟ โดยมีการเปลี่ยนระหว่างทั้งสองอย่างราบรื่น รูด้านในและพอร์ตทางเข้า/ทางออกที่ปลายทั้งสองข้างได้รับการออกแบบทางวิทยาศาสตร์โดยมีส่วนโค้งเพื่อให้แน่ใจว่ามีมุมที่เหมาะสมสำหรับการเดินสายไฟและหลีกเลี่ยงการติดขัด โครงสร้างแบบรูคู่ แบบหลายรู และแบบพิเศษอื่นๆ แบบกำหนดเองบางแบบมีให้เลือกใช้เพื่อปรับให้เข้ากับกระบวนการที่ซับซ้อน เช่น การพันแบบหลายเกลียว

ความแม่นยำของเครื่องจักร

ด้วยกระบวนการเจียรหลายรูปแบบ (หยาบ ปานกลาง ละเอียด และละเอียดมาก) ความหยาบของพื้นผิวของรูในสามารถเข้าถึง Ra0.1 และยังต่ำกว่าที่ปลายโค้งอีกด้วย (Ra0.025) ขีดจำกัดของการตัดเฉือนสามารถบรรลุเส้นผ่านศูนย์กลางรู ≥0.15มม. ความหนาของผนัง ≥0.10มม. และความคลาดเคลื่อนของมิติที่ควบคุมภายใน 0.01 มม. ก่อนออกจากโรงงาน ชิ้นส่วนทั้งหมดได้รับการตรวจสอบอย่างเต็มรูปแบบโดยใช้กล้องจุลทรรศน์อิเล็กตรอนเพื่อให้แน่ใจว่ามีการเปลี่ยนผ่านระหว่างรูด้านในและความโค้งตามธรรมชาติ รับประกันว่าสายไฟจะผ่านได้อย่างราบรื่น

สถานการณ์การใช้งาน

การผลิตมอเตอร์และมอเตอร์: ชิ้นส่วนหัวฉีดทังสเตนคาร์ไบด์เป็นส่วนประกอบหลักสำหรับขดลวดสเตเตอร์และโรเตอร์ในมอเตอร์แบบซีรีย์ มอเตอร์พัดลม และไมโครมอเตอร์ โดยจะนำทางลวดเคลือบอย่างแม่นยำในระหว่างการพัน ช่วยป้องกันรอยขีดข่วนบนชั้นฉนวน และรับประกันความนำไฟฟ้าและอายุการใช้งานของคอยล์มอเตอร์

อุตสาหกรรมแปรรูปลวด: ในการผลิตสายไฟ เคเบิล และลวดสแตนเลส พวกมันถูกใช้เพื่อนำทางลวดในระหว่างกระบวนการดึงและลำเลียง รูด้านในเรียบช่วยลดการสึกหรอของพื้นผิว ทำให้มั่นใจได้ว่าเส้นผ่านศูนย์กลางของเส้นลวดสม่ำเสมอและพื้นผิวเรียบ

สาขาเครื่องจักรที่มีความแม่นยำอื่นๆ: เข้ากันได้กับเครื่องไขลานอัตโนมัติ CNC และอุปกรณ์อื่นๆ สำหรับการประมวลผลคอยล์ที่มีความแม่นยำต่างๆ นอกจากนี้ยังสามารถนำไปใช้กับกระบวนการพิเศษ เช่น การพันขดลวดหลายเส้นขนานกัน รุ่นที่กำหนดเองบางรุ่นสามารถตอบสนองความต้องการในการชี้นำของสายไฟที่มีข้อกำหนดที่แตกต่างกันตั้งแต่ 1 ถึง 500 มม.

รองรับบริการปรับแต่งแล้ว

ข้อมูลจำเพาะมาตรฐาน: มีรุ่นมาตรฐานให้เลือกมากมายในท้องตลาด พร้อมพารามิเตอร์ที่สมบูรณ์ เช่น เส้นผ่านศูนย์กลางรู ความยาว และเส้นผ่านศูนย์กลางภายนอก ตัวอย่างเช่น บางรุ่นมีเส้นผ่านศูนย์กลางรูเริ่มต้นที่ 0.15 มม. และขนาดภายนอกสามารถครอบคลุมช่วง 1-500 มม.

เราสนับสนุนบริการปรับแต่ง: เราสนับสนุนการปรับแต่งตามแบบหรือตัวอย่างที่ผู้ใช้จัดเตรียมไว้ รวมถึงเส้นผ่านศูนย์กลางรูพิเศษ โครงสร้างที่ไม่ปกติ (เช่น แบบแบนหรือทรงรี) และพอร์ตทางเข้า/ทางออกของสายไฟที่มีความโค้งเฉพาะ ผู้ผลิตบางรายมีปริมาณการสั่งซื้อขั้นต่ำที่ต่ำและยังสามารถให้บริการปรับแต่งจำนวนมากและบริการจัดส่งที่รวดเร็วได้อีกด้วย อุปทานทั้งหมดสามารถตอบสนองความต้องการซื้อได้มากกว่า 50,000 หน่วยในแต่ละครั้ง
