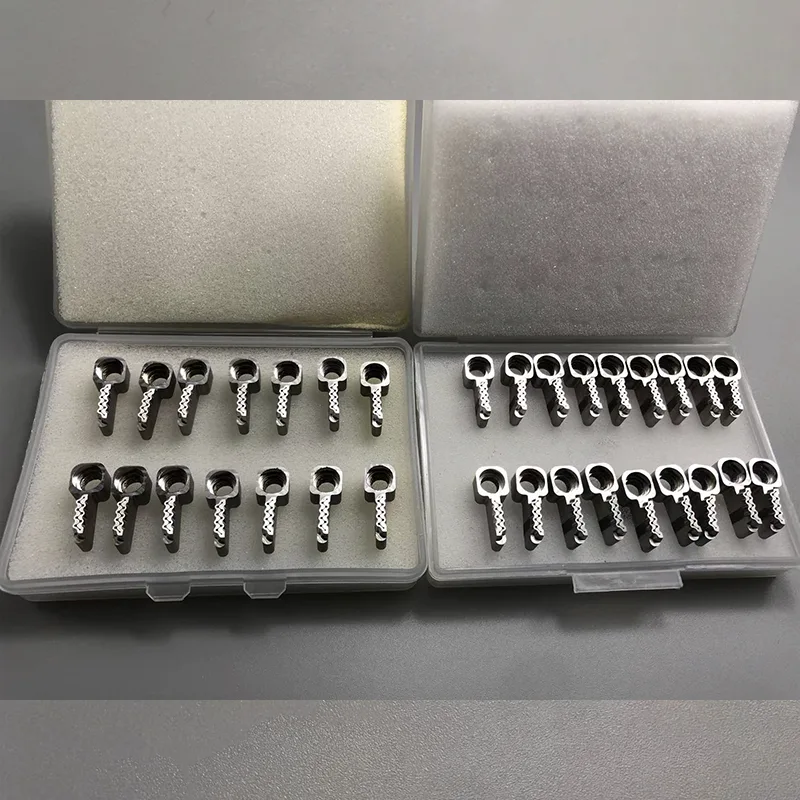

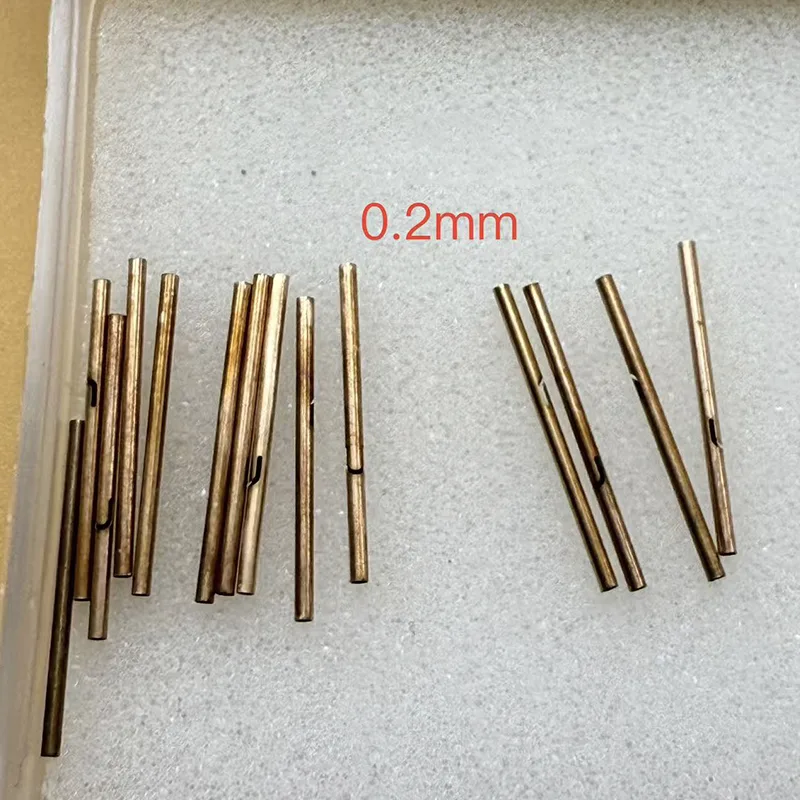

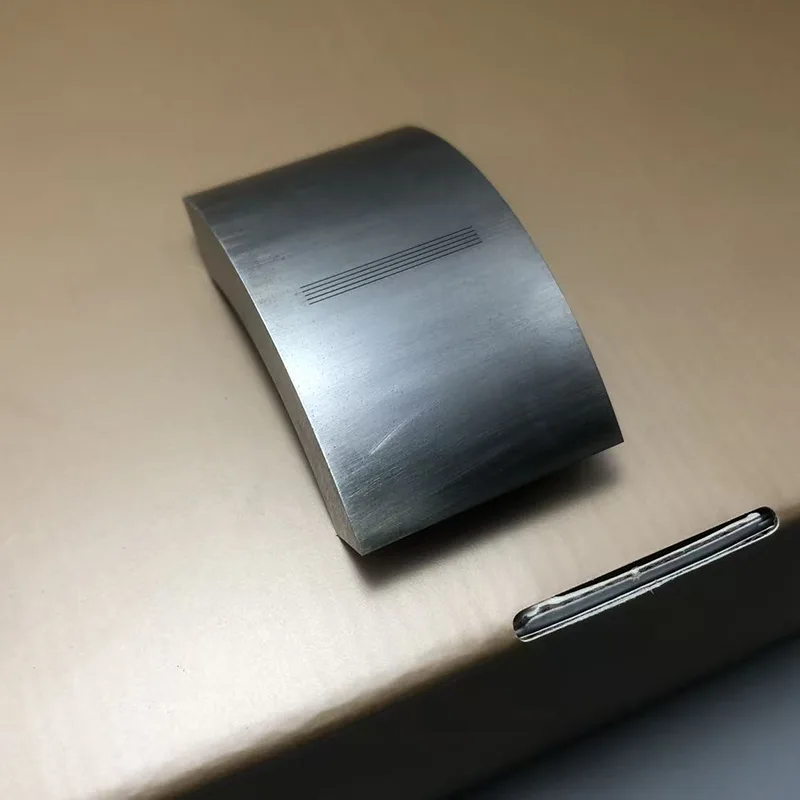

EDM ลวดสล็อตแคบ 0.15 มม

เทคโนโลยีการประมวลผลและข้อดีด้านความแม่นยำ

EDM ลวดสล็อตแคบ 0.15 มม. ใช้อุปกรณ์ตัดลวดที่นำเข้าช้า (เช่น Sodick และ Charmilles) จับคู่กับลวดอิเล็กโทรดทองเหลือง/สังกะสีที่มีเส้นผ่านศูนย์กลาง 0.03-0.1 มม. การปล่อยพัลส์ความถี่สูงจะกำจัดโลหะออก และระบบควบคุมเซอร์โวแบบปรับเปลี่ยนได้ทำให้เกิดการขึ้นรูปช่องแคบที่แม่นยำ ตัวบ่งชี้ความแม่นยำหลักเป็นผู้นำในอุตสาหกรรม:

ความแม่นยำของมิติ: ความคลาดเคลื่อนของความกว้างของช่องจะถูกควบคุมอย่างเข้มงวดภายใน ±0.002 มม. และข้อผิดพลาดของความยาวและความลึกของช่องคือ ≤0.003 มม. ซึ่งตรงตามมาตรฐาน GB/T ข้อกำหนดระดับความแม่นยำมาตรฐาน 13916-2008 คุณภาพพื้นผิว: ความขรุขระของพื้นผิวของผนังด้านในของช่องแคบสามารถเข้าถึง Ra0.2-0.4μm ทำให้เกิดเอฟเฟกต์กระจกที่สม่ำเสมอ การประกอบโดยตรงสามารถทำได้โดยไม่ต้องขัดเงาในภายหลัง หลีกเลี่ยงการสึกหรอของชิ้นงานหรือการรบกวนสัญญาณที่เกิดจากความขรุขระของพื้นผิว

ความคลาดเคลื่อนทางเรขาคณิต: ความตรงของช่อง ≤0.001MM/100MM ความขนาน ≤0.002MM ความทนทานต่อระยะห่างของช่องที่อยู่ติดกัน ≤0.003MM ทำให้มั่นใจได้ถึงความสอดคล้องของโครงสร้างหลายช่อง ความเสถียรของเครื่องจักร: การใช้ของเหลวทำงานที่ละลายน้ำได้และระบบกรองแบบวงปิดจะช่วยลดการสั่นสะเทือนของลวดอิเล็กโทรดและการรบกวนการปล่อย อัตราการผ่านเครื่องจักรสล็อตเดี่ยว ≥99.2% ความผันผวนของมิติการผลิตแบบแบตช์ ≤0.0015MM

Xincheng เป็นโรงงานเครื่องจักรกลซีเอ็นซีมืออาชีพและยังเป็นผู้ผลิตและผู้จำหน่ายชิ้นส่วนแปรรูปในประเทศจีน ยินดีให้คำปรึกษาและจัดซื้อ

ลักษณะของวัสดุและกระบวนการที่ปรับเปลี่ยนได้

สถานการณ์การใช้งาน

ผลิตภัณฑ์ EDM ลวดสล็อตแคบ 0.15 มม. ซึ่งมีข้อได้เปรียบหลักคือ "ความกว้างละเอียดพิเศษ + ความแม่นยำสูง" ถูกนำมาใช้กันอย่างแพร่หลายในด้านการผลิตระดับไฮเอนด์ที่มีข้อกำหนดความแม่นยำของโครงสร้างที่เข้มงวด การใช้งานทั่วไปได้แก่:

1. การผลิตแม่พิมพ์ที่มีความแม่นยำ: ใช้สำหรับช่องตะกั่วในแม่พิมพ์บรรจุภัณฑ์เซมิคอนดักเตอร์และตะเข็บการขึ้นรูปส่วนปลายในแม่พิมพ์ตัวเชื่อมต่อ ช่วยให้มั่นใจได้ถึงการขึ้นรูปพินและส่วนปลายที่แม่นยำ และการใส่และถอดที่สม่ำเสมอ ช่วยยืดอายุการใช้งานของแม่พิมพ์ได้มากกว่า 500,000 รอบ

2. ส่วนประกอบด้านการบินและอวกาศ: ช่องระบายความร้อนในการประมวลผลสำหรับใบพัดเครื่องยนต์อากาศยานและตะเข็บการส่งสัญญาณสำหรับตัวเรือนเซ็นเซอร์ ช่วยให้มั่นใจถึงประสิทธิภาพการระบายความร้อนและความเสถียรในการส่งสัญญาณ ตรงตามมาตรฐานความน่าเชื่อถือระดับการบินและอวกาศ

3. ชิ้นส่วนอิเล็กทรอนิกส์: ใช้สำหรับช่องสับเปลี่ยนในไมโครมอเตอร์และช่องกระจายความร้อนในตัวต้านทานที่มีความแม่นยำ ช่วยลดขนาดส่วนประกอบในขณะที่ปรับปรุงประสิทธิภาพการกระจายความร้อน ปรับให้เข้ากับแนวโน้ม "การย่อขนาดและการผสานรวมในระดับสูง" ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

4. อุปกรณ์เสริมอุปกรณ์การแพทย์: ช่องแนะนำการประมวลผลสำหรับอุปกรณ์ทางการแพทย์ที่มีการบุกรุกน้อยที่สุด และช่องโพรบตรวจจับสำหรับเครื่องมือวินิจฉัย เพื่อให้มั่นใจถึงความแม่นยำในการใช้งานเครื่องมือและความแม่นยำในการตรวจจับ ตรงตามข้อกำหนดความเข้ากันได้ทางชีวภาพระดับทางการแพทย์

การรับประกันบริการและความสามารถในการปรับแต่ง

เพื่อตอบสนองความต้องการส่วนบุคคลของลูกค้าที่แตกต่างกัน เราจึงให้บริการด้านการตัดเฉือนที่มีความแม่นยำทั้งกระบวนการ โดยมีการรับประกันหลักดังต่อไปนี้:

การสนับสนุนการปรับแต่ง: เราสามารถปรับแต่งความยาว ความลึก การจัดเรียง และโครงสร้างที่เกี่ยวข้องของช่องแคบๆ ตามแบบ 2D (CAD) และโมเดล 3D ที่ลูกค้าจัดเตรียมไว้ (STEP/IGES) ความกว้างของช่องแคบที่กลึงขั้นต่ำคือ 0.1 มม. และปริมาณการประมวลผลชุดเดียวสูงสุดคือ 1,000 ชิ้น/ชุด

ระบบตรวจสอบคุณภาพ: ผลิตภัณฑ์แต่ละชุดผ่านการตรวจสอบแบบเต็มมิติโดยใช้เครื่องวัดพิกัด กล้องจุลทรรศน์เครื่องมือ และเครื่องทดสอบความหยาบผิว โดยจัดทำรายงานการตรวจสอบโดยละเอียดเพื่อให้มั่นใจในคุณภาพที่สามารถตรวจสอบย้อนกลับได้

รอบการจัดส่ง: การประมวลผลชิ้นส่วนมาตรฐานจะใช้เวลา 3-5 วันทำการ และชิ้นส่วนที่กำหนดเองจะใช้เวลา 5-10 วันทำการ ขึ้นอยู่กับความซับซ้อน เรารองรับบริการเร่งด่วนสำหรับการสั่งซื้อด่วนด้วยการจัดส่งที่รวดเร็วถึง 48 ชั่วโมง

บริการหลังการขาย: เราให้คำปรึกษาเกี่ยวกับกระบวนการตัดเฉือนและคำแนะนำในการปรับเปลี่ยนการติดตั้ง ในกรณีที่เกิดปัญหาด้านคุณภาพที่ไม่ได้เกิดจากมนุษย์ เราสนับสนุนการทำงานซ้ำหรือคืน/เปลี่ยนฟรี
